3D УЗИ в диагностике: новые возможности точной визуализации

Введение

В арсенале современного медицинского оборудования появляются все более продвинутые технологии для улучшения качества диагностики. Одно из таких новшеств – 3D УЗИ (трёхмерное ультразвуковое исследование), позволяющее получать объемное изображение внутренних органов и структур. В отличие от традиционного 2D ультразвука, 3D режим создаёт трёхмерную модель, давая врачу гораздо больше информации для точной диагностики пациентов. Эта технология уже успешно применяется в различных областях медицины – от акушерства до кардиологии и привлекает внимание врачей, руководителей клиник и других специалистов здравоохранения своим потенциалом.

Технология трёхмерного ультразвука (3D УЗИ)

Что представляет собой 3D УЗИ? По сути, это ультразвуковая визуализация с реконструкцией объемного изображения анатомических структур. Аппарат собирает серию двумерных срезов под разными углами, которые затем объединяются высокоскоростным программным обеспечением в единое трехмерное изображение. Таким образом формируется так называемый объем ультразвуковых данных. Если же полученные 3D-изображения отображаются в режиме реального времени (серия объемных кадров в динамике), то говорят о 4D УЗИ – по сути, это “живое” трехмерное изображение, дополняющее пространственные координаты фактором времени.

Как проводится сканирование? Существуют специальные 3D датчики (например, с механическим приводом или матричные датчики), которые за один “проход” сканируют необходимый объём и собирают серию срезов. Также возможен свободный “ручной” режим – врач медленно перемещает обычный конвексный датчик, а аппарат отслеживает его положение и формирует объемную модель. После получения данных программное обеспечение ультразвукового сканера позволяет просматривать изображение в различных плоскостях. Врач может произвольно выбрать любой срез внутри объёма для детального исследования интересующей зоны. Например, при обследовании сердца плода достаточно указать точку в объёмном скане, чтобы увидеть стандартные проекции сердечных камер (четырёхкамерный срез, трёхсосудистый срез и т.д.), чего сложно добиться на обычном 2D УЗИ. Такой интерактивный подход уменьшает зависимость результата от позиции датчика и опыта специалиста.

Дополнительные возможности 3D режима. Трёхмерное ультразвуковое оборудование поддерживает ряд функций, расширяющих диагностическую ценность метода. Можно просматривать объёмные данные, не только используя B-режим, но и накладывать допплеровские режимы для оценки кровотока в 3D. Например, современные аппараты позволяют получать объёмные изображения с цветовым и энергетическим допплером, что дает трёхмерную визуализацию сосудов и потока крови. Кроме того, 3D сканеры умеют сохранять динамические 3D кадры в виде “кинопетли” (4D), а программные модули автоматически вычисляют объемы и размеры обследуемых структур сложной формы. Эти технические достижения делают трёхмерный ультразвук мощным инструментом для врача диагноста.

Области применения 3D УЗИ

Технология 3D визуализации находит применение во многих сферах медицины. Рассмотрим основные из них:

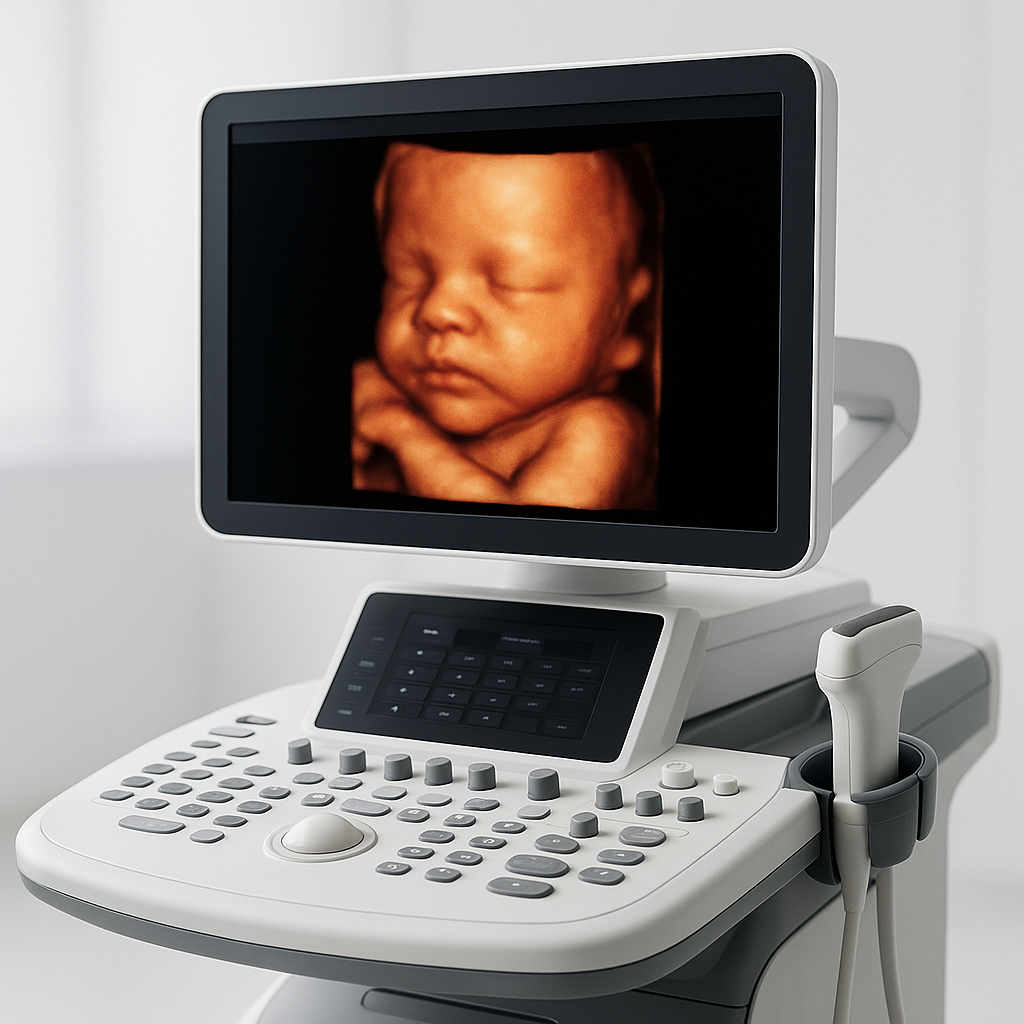

  • Акушерство (пренатальная диагностика): Одной из первых областей, где стало применяться 3D УЗИ, была диагностика во время беременности. Объёмное ультразвуковое исследование позволяет детально рассмотреть анатомию плода: черты лица, конечности, внутренние органы. Это значительно повышает выявляемость врождённых аномалий развития – например, расщелины губы или неба, дефекты скелета или нервной трубки, которые труднее распознать на двухмерном снимке. 3D УЗИ помогает подтвердить отсутствие пороков либо точно визуализировать обнаруженные отклонения, что ценно для своевременного планирования тактики ведения беременности и родов.
  • Кардиология: В кардиологической практике трёхмерное УЗИ используется в формате 3D эхокардиографии. Такой подход даёт врачам объемное изображение сердца и крупных сосудов, позволяя рассмотреть сложные структуры (клапаны, перегородки) с разных ракурсов. 3D эхоКГ обеспечивает точное измерение объемов камер сердца в течение цикла, наглядно показывает движение клапанов и поток крови, что упрощает диагностику пороков и ишемической болезни. В реальном времени можно наблюдать работу сердца в 4D режиме, что помогает, например, в оценке функции клапанов до и после вмешательств.
  • Сосудистая диагностика: Трёхмерный ультразвук нашёл применение и в исследовании сосудов. Артерии и вены расположены в организме под разными углами, поэтому их непросто визуализировать на 2D-сканах. 3D УЗИ облегчает отслеживание динамики кровотока и позволяет измерять диаметр сосудов или объем атеросклеротических бляшек с высокой точностью. Врач получает возможность “провести виртуальный разрез” сосуда в любом месте и проанализировать состояние его стенок в объеме. Такая информация полезна при диагностике аневризм, стенозов и оценки эффективности лечения.
  • Хирургия: Объёмная ультразвуковая визуализация стала ценным помощником при инвазивных процедурах. В хирургии 3D УЗИ используется для навигации во время операций: в отличие от плоского изображения, трёхмерный режим даёт хирургу целостную картину расположения органов и инструментов, особенно при сложных ракурсах. Например, при пункционной биопсии или установке дренажа 3D-сканирование помогает точно контролировать положение иглы относительно окружающих структур. В анестезиологии уже применяется 3D УЗИ для проведения регионарных блокад: объёмное изображение позволяет отчётливо видеть нервы и распространение анестетика вокруг них, независимо от угла среза, что повышает безопасность обезболивания. Таким образом, 3D ультразвук расширяет возможности малоинвазивной медицины, делая вмешательства более точными и контролируемыми.

Преимущества 3D УЗИ

Переход от двухмерного ультразвука к трёхмерному открывает целый ряд преимуществ для диагностики:

  • Более информативная визуализация. Объёмные изображения значительно нагляднее плоских срезов. 3D УЗИ предоставляет детальное отображение органов, что упрощает распознавание патологических изменений. Например, даже тонкие отклонения в анатомии плода становятся различимы при правильном выборе ракурса объемного изображения. В результате повышается точность диагностики и уверенность врача в выявлении аномалий на ранних этапах.
  • Сокращение времени и зависимость от оператора. Трёхмерное сканирование позволяет быстрее получить все необходимые проекции без длительного «поиска» нужного среза вручную. Врач может после обследования спокойно проанализировать сохраненный объем данных, просматривая различные плоскости. Это экономит время как специалиста, так и пациента. Более того, результат в меньшей степени зависит от опыта диагноста – даже врач с небольшим опытом, имея 3D данные, сможет извлечь из них ключевую информацию, тогда как при 2D УЗИ многое зависит от умения вовремя увидеть нужный срез.
  • Расширенные возможности измерений. 3D УЗИ обеспечивает новый уровень количественного анализа. На основе объёмных данных легко автоматически вычислять размеры и объемы органов, новообразований и других структур сложной формы. Например, программа может посчитать объем полости сердца или опухоли с высокой точностью, тогда как на 2D это требовало косвенных расчётов. Также врач может измерять углы, площади сечений на любой плоскости, что даёт более полную картину для постановки диагноза.
  • Высокая безопасность исследования. Как и традиционный ультразвук, 3D УЗИ является неинвазивным методом визуализации, а также следует отметить, что ультразвуковые волны не несут ионизирующего излучения, в отличие от рентгена или КТ.
  • Улучшение коммуникации. Реалистичные 3D-изображения упрощают коммуникацию врача с пациентом. Объемный снимок понятнее для пациентов, они лучше видят и осознают своё состояние. Например, будущим родителям легче объяснить выявленные особенности развития малыша по 3D-изображению, чем по неочевидному 2D-срезу. Кроме того, сохраненные 3D данные можно отправить для дистанционной консультации или повторного анализа другим специалистам, что улучшает преемственность и качество медицинской помощи.

Заключение

Трёхмерное УЗИ уверенно заняло место одного из наиболее перспективных методов визуальной диагностики. Благодаря объемному формату изображения врачи получают более полную и точную информацию о внутреннем строении организма, что повышает качество диагностики и лечения. Высокая информативность и многофункциональность делают 3D УЗИ привлекательным как для специалистов, так и для пациентов. Сегодня эти системы становятся все более доступными, и многие медицинские центры стремятся внедрить 3D/4D-технологии, чтобы идти в ногу с прогрессом. Если вы планируете купить УЗИ аппарат для своей клиники, стоит обратить внимание на модели с поддержкой 3D/4D-режима. Инвестиция в современное медицинское оборудование такого уровня – это вклад в более точную диагностику, повышение доверия пациентов и конкурентоспособность вашего медучреждения на рынке. Специалисты компании Медикрэй всегда готовы проконсультировать вас по выбору оптимального ультразвукового сканера под ваши задачи.
